350MW“上大压小”热电联产扩建工程开式水电动滤水器相关情况

开式水电动滤水器系统概况和相关设备：
      开式水系统是利用一次水源（开式循环冷却水）冷却电厂闭式循环冷却水（除盐水），闭式水用来冷却并带走电厂生产流程中设备运转所产生的大量热量，从而保证电厂安全运行。开式水经开式循环冷却水泵加压后，做为闭式循环冷却水热交换器、真空泵、凝结水换热器等设备的冷却水，开式水电动滤水器（自动反冲洗电动滤网）安装在开式循环冷却水管道上。
      热网循环水电动滤水器（自动反冲洗电动滤网）安装在热网循环水管道上。
循环水和热网循环水补水主要指标：
      本工程电厂补水水源拟采用哈尔滨市太平污水处理厂的再生水，松花江城市工业水作为备用水源。深度处理后的再生水作为循环水补水，循环水浓缩倍率按照4倍考虑。开式循环冷却水水质按照深度处理后的再生水水质浓缩4倍考虑。热网循环水补水水质为软化水，水源为经处理后的循环水排污水。
      项目 热网补充水质
      溶氧（μg/L） <100
      总硬度（μmol/L） <600
      悬浮物（mg/L） <5
      Cl－（mg/L） <100

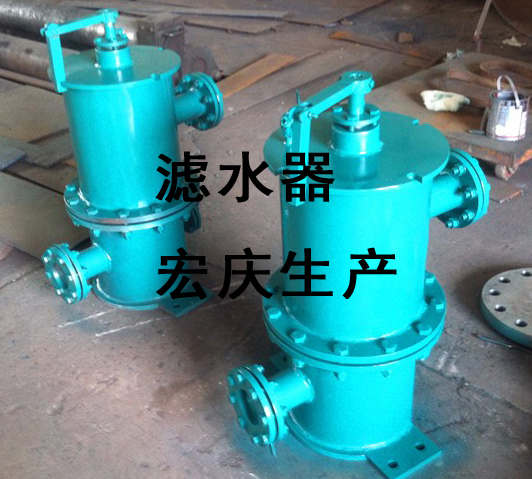

      设备名称：开式水电动滤网/热网循环水电动滤网（自动反冲洗电动滤网）；
      型式(或型号)及用途：立式、自动反冲洗电动滤网。
开式水电动滤水器设备参数：
       开式水电动滤网 热网循环水电动滤网
       出口直径 OD630x9（待定） OD1620X20（待定）
       入口直径 OD630x9（待定） OD1620X20（待定）
       流量 2700 t/h（暂定） 19500 t/h（暂定）
       管道设计压力 1.0MPa 1.0MPa
       滤芯网孔 ≤2.0 mm ≤2.0 mm
       运行水阻 ≤ 500mmH2O ≤ 500mmH2O
       型式 入口水平，出口水平 入口水平，出口水平
       连接方式 法兰连接 法兰连接
       电动机 380V/50Hz/IP54 380V/50Hz/IP54
       数量 1 2
       说明：提出此种型式进出口直径DN>600的安装运行业绩。
设备性能要求:
        电动滤网的骨架、网芯具有足够的强度，能在最大工作压力0.5MPa（a）的压差作用下正常工作。
        电动滤网采用全自动的运行方式，在设计的循环水量下各设备的水阻都满足电动滤网具有自动反冲洗功能，滤体由混合空气同时进行反冲洗，同时还有力矩保护等功能。
        滤网前后设压差测量系统，当前后压差不断增加达到设定值时差压报警器启动。
        滤体材质为不锈钢TP316L；滤体反洗时间小于30秒，滤体反洗控制方式为时间、压差、水质控制。且一次清洗带走的水量小于相应时间内额定流量的 5‰。
        电动滤网系统中阀门开启与关闭灵活、方便。
        电动滤网的网孔及网孔中心距根据循环水水质进行设计。
        电动滤网滤网壳体设置Ø250x350mm的手孔，并保证网芯在两个大修期（10年）内不损坏。
        电动滤网转子驱动机构型式为电动或气动，且滤网反冲洗转子还设手动控制。
