一种使用于热水管网旋芯自动排污过滤器与自动排污滤水器的区别

       连云港宏庆生产的具有自动排污功能的过滤器,包括一过滤筒体,在过滤筒体内侧中央轴向安装一将过滤筒体分为进水腔和出水腔的过滤网,在过滤筒体顶部安装一上盖,在上盖的中心两侧轴向制有一进水口和出水口,在进水口和出水口上分别安装进水管和出水管,其技术特点是：在进水管和出水管上分别安装有进水压力表和出水压力表,在进水腔的底部制有一安装有电磁阀的排污口,该电磁阀与电磁阀控制电路相连接。新型具有结构设计合理、占地面积小、安装灵活方便、运行维护费用低等特点,实现了过滤器的自动排污及反冲洗功能,使废水得到合理利用,达到了环保及节约水资源的目的,具有广泛的应用前景。
       而一种用于热水管网的旋芯自动排污过滤器,该过滤器位于热表之前,前接入水管,下方通过球阀与回水管相连,包括有壳体部分、旋芯部分及操作部分,其中壳体部分包括壳体、壳盖,旋芯包括有芯架、主过滤网和副过滤网,其特征为：旋芯在壳体之内,在壳体内旋芯下方设有垫板,可与旋芯配合形成过滤器排污通道,芯架外加工面与壳体内加工面、垫板上工作面配合将主过滤网和副过滤网分成两个工作腔,通过旋芯与下部球阀协同操作实现对来水过滤、排污并反冲洗过滤网的功能；旋芯分I型旋芯和II型旋芯,并且通用,可根据实际要求选择其中一种,以实现不同的反冲洗效果。
       该自动排污过滤器应前接入水管,下接回水管,工作时可拦截管道内的杂质,经过一段时间可实现向回水管排污，而且要具有反冲洗功能,不需人工拆卸清污,安全卫生。自动排污过滤器排入回水管的污染物可通过管网总回水管的外排式过滤器由专业人员集中排污。

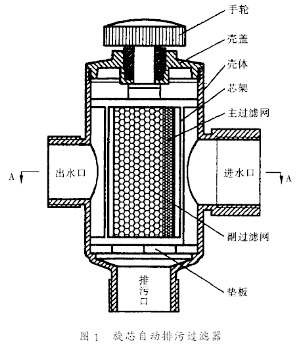

       自动排污过滤器的基本结构和工作原理旋芯自动排污过滤器是针对原有管道过滤器存在的不足和目前取暖管网用热计量制的需要而设计的一种家用过滤器,基本结构见图1。

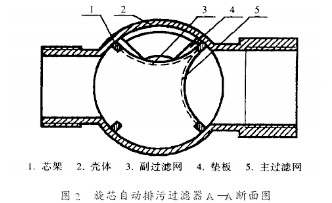

       该自动排污过滤器位于热表之前，前接入水管，下方通过球阀与回水管相连。它包括壳体部分、旋芯部分及操作部分，其中壳体部分包括壳体、壳盖。旋芯在壳体内，包括芯架、主过滤网和副过滤网。在壳体内旋芯下方设有垫板，可与旋芯配合形成自动排污过滤器排污通道。芯架外加工面与壳体内加工面、垫板上工作面三者将主过滤网和副过滤网分成两个工作腔。当旋芯处于图2所示的位置时，副过滤网工作腔与排污口相通。当下部球阀关闭时，来水由主过滤网过滤，经左出口全部流向热表，而被拦截下来的机械杂质则堆积在垫板上。此时如果打开球阀，自动排污过滤器排污口与回水管相通，经主过滤网过滤的水一部分流向热表，一部分反冲洗副过滤网而使腔内杂质经排污口排向回水管。下部球阀关闭，将旋芯顺时针旋转 90°，主过滤网工作腔与排污口相通，由副过滤网承担过滤工作，其过滤及反冲洗过程与主过滤网的相同，从而实现反冲洗自动排污的目的。关闭球阀，将旋芯回复原位，自动排污过滤器又恢复到第一种工作状态。
