供热工程中自动排污过滤器的作用及选型使用

       在热力管道入口装置中，一般设有自动排污过滤器、调压板、温度计、流量计、压力表。自动排污过滤器是热水供暖网管系统中一个不可缺少的装置，如果在供热系统中没有自动排污过滤器或者自动排污过滤器的安装没有按操作规程执行，就会把系统中的杂质、污物带入供热系统中，造成散热器堵塞，供回水循环不畅，散热器不热，室内温度低，给百姓生活带来许多烦恼。如杂质和污物进入锅炉系统内，易造成锅炉的水冷壁管堵塞，导致水冷壁管爆裂，造成生产事故。
       自动排污过滤器安装使用方法的正确与否直接影响着管网及锅炉设备的安全性。几年来，锅炉房及供热管道系统工程安装中发现有的施工和管理单位由于对自动排污过滤器的作用认识不足，安装使用不当而发生了不少问题，影响了正常供暖。对目前自动排污过滤器选型、安装、使用中普遍存在的问题以及正确的安装使用方法提出以下见解。
1、自动排污过滤器的作用及工作原理
       自动排污过滤器的主要作用有两个。一是用来清除和过滤管路中的杂质和污垢，以保证系统内水质的洁净，减少阻力和阻止堵塞调压板孔板、管路和锅炉。二是在自动排污过滤器的顶部安装自动排气阀，排出管内的空气，保证管网循环水泵和锅炉设备的安全运行。
     自动排污过滤器的工作原理是：管网中高速流动的水进入自动排污过滤器后，由于流动截面突然扩大而流速突降，系统中的杂质、污物便沉积在自动排污过滤器底面由排污阀排出，系统中的空气则浮在自动排污过滤器的顶部，从自动排气阀排出。
2、自动排污过滤器的选型
       自动排污过滤器形式有立式和卧式两种，应根据现场的实际情况选用适当的型式。
       自动排污过滤器的过滤网，立式直通自动排污过滤器采用直径4㎜孔的花管，卧式直通和角通。

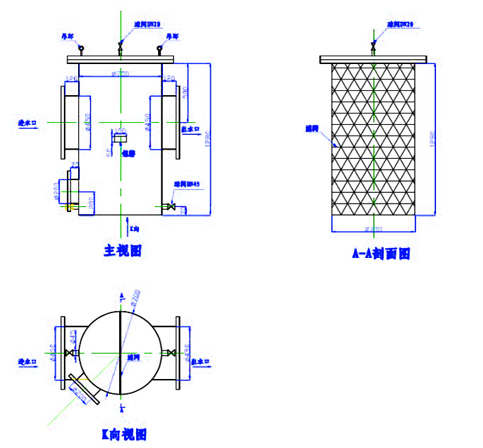

自动排污过滤器工作原理：
       为正常工作状态水从左边向右流动,杂物流到排污口或附在过滤上。需要排污时：a、水正常流动,正常过水,打开排污口就可以将一部份杂质排出。b、当纤维物糊在过滤网上不能按上述方法清洗过滤网时,首先将自动排污过滤器前方的涡轮传动装置关闭。开启排污口,利用水倒流反冲过滤器网的原理将物污冲下,从排污口排出。c、过滤网孔面积的选择,过滤网孔的总面积≥管道截面积的几倍。
反冲洗过滤器的安装与使用：
       ⑴自动排污过滤器安装在进水管道的各类配置阀的前端。在过滤器的前后方安装一个截止阀,在过滤器的下方安装一个排污阀,考虑整体检修时应加装旁路。反冲洗过滤器可以水平安装,也可以垂直角度。
       ⑵反冲洗过滤器的使用在管路正常工作状态时,截止阀为开启状态,排污阀为关闭状态。在管路正常工作状态时,截止阀为开启状态,排污阀为关闭状态。工作一段时间后排污法处有少量的少砂粒等,这时管路正常工作(通水),可以开启排污阀,进行少量排污。
       当过滤网上糊上大量的纤维物而影响管路的流量时,就需要清洗过滤网。这时关闭截止阀,开启排污阀,依靠管路水反流的冲力,冲洗过滤网,3~5分钟后,开启截止阀,关闭排污阀,管路正常工作。
       ⑶自动排污过滤器的特点:管路在正常工作过程中可排污,免拆洗、结构简单,使用方便。
       ⑷其它自动排污过滤器均可参照此说明书。
       ⑸设备(竣工图中划类)的安装、使用管理与修理改造应按照《固定式压力容器安全技术监察规程》中有关规定进行。
       ⑹供货范围见发货清单。
