二次滤网,循环水二次滤网在胶球清洗系统前安装是非常必要的

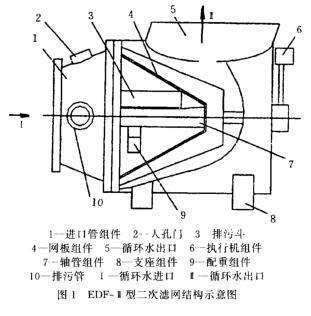

循环冷却水系统二次滤网,循环水二次滤网的应用,胶球清洗装置的主要作用是清洗凝汽器玲却管,提高真空度并减少水阻。从而提高汽轮机效率并节约发电煤耗。由于种种原因,胶球清洗装置实际运行还存在一些问题。 在众多的原因中,循环水的水质问题是很重要的。在兰州第二热电厂和安徽淮北电厂等循环水中均发现大小不等的石块和胶皮等杂物,若带有这些杂物的循环水在系统中运行,极易将凝汽器冷却管阻塞,导致胶球清洗装置不能正常运行,降低冷却管的传热效果。因此在胶球清洗系统前加上一套二次滤网装置是非常必要的。 【二次滤网,循环水二次滤网结构】 目前二次滤网有多种类型,从以往的使用效果和今后发展趋势来看,以反冲洗型的二次滤网有前途,其中又以堵箱旋转反冲洗型即EDF型二次滤网较为先进。它是90年代开发设计的,是二次滤网,循环水二次滤网的新结构形式。其内部结构如图1所示。
由图中可以看出其结构比较简单,且其关键组件只有排污斗、网板和轴管3个组件。所以生产、制造较易控制,也就是说生产出的设备质量较易保证。 【二次滤网,循环水二次滤网工作原理】 如图1所示,循环水流经此滤网时,其所带各种杂质被网板组件所阻,而循环水可顺利通过本设备。此时执行机带动轴管组件和排污斗旋转、利用负压反冲的道理将各角度的杂质分别冲入排污斗内,经排污管排出设备外。在生产制造过程中针对3个关键组件,分别制定出3种特殊工艺。 ◆网板组件 因循环水在设备内流速为πr2/πR"X。=1.3m/s,而网板仅为4mm厚不锈钢板,所以强度不易保证,因此将网板分为12等份,每块网板与网板间用8mm厚的1Cr18Ni9Ti钢板做为加强筋。是可以保证网板的强度,二是可以根据电厂提供的水质情况控制排污区域的大小。另外本网板材质也为1Cr18Ni9Ti,其韧性较强,槽弯成型时较为困难,所以相应制造出了特殊胎具以保证网板成型,使网板的外观较为美观。 ◆排污斗 因网板组件被分为12等份,所以排污斗的大小也应随之而定,排污斗的开口角度一定要控制在30土0.5*之间,且为保证可以产生足够的负压,排污斗与加强筋的间隙一定要控制在2mm之内。由此可以看出排污斗的加工精度一定要高。最初设计时,排污斗为一组焊件,因火焊的变形大小不能人为控制,影响排污斗的精度,因此将排污斗大部分连接改为螺栓连接,大大的提高了排污斗的制造精度。 ◆轴管组件 在本设备中,轴管组件的同心度是否能有效保证是一个重中之重的问题。因为排污斗与轴管相连接,若轴管的同心度得不到保证,则排污斗与加强筋之间的间隙必然得不到有效的控制,而这将大大地影响负压的产生,即将影响排污效果,甚至于因排污斗与加强筋相碰,影响设备的正常运行。因轴管必须要铣出一个较大的排污口且要与排污斗相连接,所以要选取相对较厚的管材做为轴管来防止机加工变形。同时排污口与排污斗要采用螺栓连接来防止焊接产生的变形。 采取上述工艺和方法,生产出的设备在厂内的调试结果完全符合设计要求。但又发现了设计上的一个小问题,即排污斗在旋转过程中,由于自重的原因,执行机工作状况相差甚远,这将影响设备的运行寿命。为解决这个问题,在设备上又加上了一个配重组件,其力矩的大小与排污斗力矩的大小完全相同,解决了排污斗偏沉的问题。 系统布置 二次滤网,循环水二次滤网的安装部位-般情况下与凝汽器循环水进口有一段距离,这样有利于投球管的布置。但在布置完投球管后,其安装部位应尽可能的靠近凝汽器进口,其目的是为了防止通过一次滤网的海生物在此管道中繁殖,从而减少冷却管、收球网被阻塞的机会。另外排污管路应短、直、流畅,尽量减少管路阻力,以免影响排污效果。
其布置方式见图2。 【胶球清洗装置系统运行、管理、检修及维护】 ①及时调试、经常清洗,以免滤网中污物堆积过多而减少循环水流量,导致影响机组负荷。 ②根据各电厂具体情况制定清洗周期和清洗时间。 ③排污量宜保持在进入二次滤网的循环水量的2%。排污量过小,滤网中积存的杂物不易排净,排污量过大,会过多的减少进入凝汽器的循环水流量。 ④平时加强维护,及时消除缺陷,保持设备经常处于健康状态。 【二次滤网,循环水二次滤网优点】 ⑴原理先进,排污效果好。该产品利用负压反冲洗原理排污,整个网芯又划分成若干独立不受干扰的小区,而排污斗的张口面积就是网芯小区的大小,所以不会存在反冲洗不到的死区。 ⑵外形尺寸小。因通流面积比i值较小,所以外形体积就可以做得小。 ⑶冷却水排放量小。滤网冷却水排放量约占冷却水流量的2%左右,而其他滤网的排放量约占总流量的5%~10%。 ⑷水阻小。本设备的水阻为3.56kPa,比一些旋转网芯二次滤网的水阻1.96kPa要高一些。但从通流面积比来考虑其相对水阻却要小得多。 ⑸结构简单.易于生产制造。性能较易得到控制。 ⑹执行机在循环水外部,且采用蜗轮蜗杆传动,不易损坏。 ⑺由于有电气控制柜控制,所以操作、维护方便。 由于二次滤网的前述几大特点,所以可以广泛用于各种工业用水的水质净化处理,在电力、冶金、矿山、水利等部门都有应用前景。
|
