全自动滤水器,手动滤水器工作原理及类型?

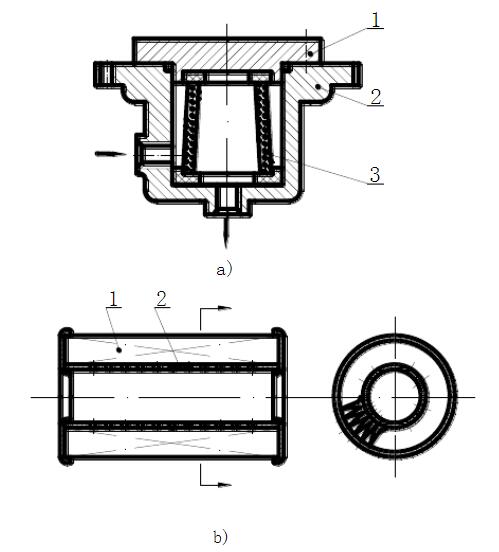

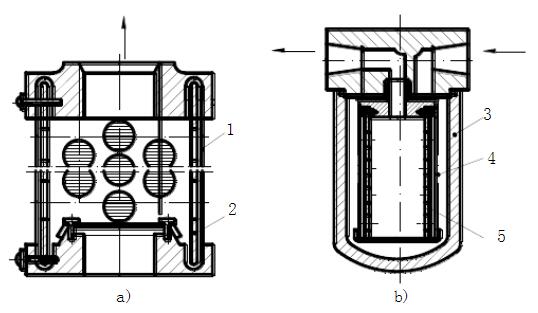

全自动滤水器,手动滤水器工作原理及类型?全自动滤水器按过滤材料可分为表面型、深度型及磁性全自动滤水器。它们对固体污染物的过滤作用是通过直接阻截和吸附来完成的。 表面型全自动滤水器在表面型全自动滤水器中,被滤除的颗粒污染物几乎全部阻截在过滤元件表面上游的一侧。滤芯材料上具有均匀的标定小孔,可以滤除大于标定小孔的固体颗粒。属于这一类的全自动滤水器有线隙式、网式和片式。 图a所示为网式全自动滤水器。滤芯1由绕在支撑架2上的金属网组成,依靠金属网微小网格来挡住油液中杂质的通过。网式全自动滤水器一般能滤去d>0.08~0.18mm的杂质颗粒,压力损失低于0.01Mpa。网式全自动滤水器没有外壳通常装在液压泵的吸油口处,作粗滤器用,以保证泵不受大颗粒污物的损伤。该滤器特点是结构简单,通流能力大,清洗方便,但过滤精度低。图b所示为线隙式全自动滤水器,由外壳3、滤芯4和骨架5等组成。用一条细铜丝每隔一段距离将铜丝压扁一小段,然后将其缠绕在骨架上,由此形成的许多过滤小间隙。线隙式全自动滤水器能滤去d>0.03~0.1mm杂质颗粒,压力损失约0.07MPa~0.35MPa,常用于低压管道中,这种全自动滤水器的结构简单,过滤精度较高,但滤芯的材料强度较低,不易清洗。 深度型全自动滤水器深度型全自动滤水器的滤芯为多孔可透性材料,内部具有曲折迂回的通道。大于孔径的污染颗粒直接被阻截在靠油液上游的外表面,而较小的颗粒进入滤芯内部通道时,由于受表面张力(分子吸附力、静电力等)的作用偏离流束,而被吸附在过滤通道的内壁上。故深度型全自动滤水器的过滤原理既有直接阻截,又有吸附作用。这种滤芯材料有纸芯、烧结金属、毛毡和各种纤维等。 图a所示为烧结式全自动滤水器。滤芯3由金属粉末烧结而成,利用金属颗粒间的微孔来挡住油中的杂质通过。改变金属粉末的颗粒大小,就可以制出不同过滤精度的滤芯。烧结式全自动滤水器能滤去d>0.01~0.1mm杂质颗粒,压力损失约0.03MPa~0.2MPa。用在压力油路或回油路上。其特点是制造简单、过滤精度高,滤芯能承受高压,但金属颗粒易脱落,堵塞后不易清洗。图b所示为纸芯式全自动滤水器,其结构与线隙式相同,但滤芯为平纹或波纹的酚醛树脂或木桨微孔滤纸制成的纸芯。为了增大过滤面积,纸芯常制成折叠形。纸芯式全自动滤水器能滤去d>0.03~0.05mm杂质颗粒,压力损失约0.08MPa~0.4MPa。纸芯式全自动滤水器用于对油液精度要求较高的场合。其特点是过滤精度高,但滤芯堵塞后无法清洗,必须更换纸芯,所以其为一次性滤芯。 磁性全自动滤水器?磁性全自动滤水器则主要靠磁性材料的磁场力吸引铁屑及磁性磨料等。滤芯由永久磁铁制成,能吸住在油液中的铁屑、铁粉或磁性的磨粉,常与其他形式滤芯一起制成复合式全自动滤水器,对加工钢铁件的机床液压系统特别适用。

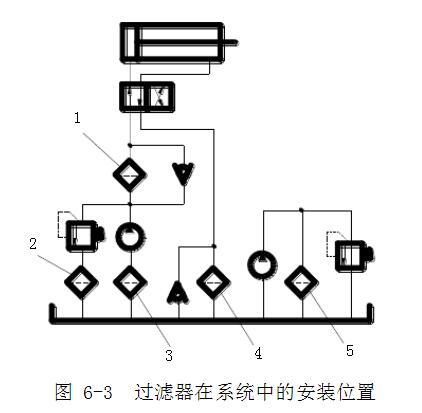

全自动滤水器的选用及安装方式? 1.全自动滤水器的选用1)选用全自动滤水器时,可根据上述各种滤油器的特点,并结合各种典型液压元件及系统对污染度等级的要求或过滤精度的要求,系统的工作压力、油温及油液粘度等来选定全自动滤水器的型号。2)全自动滤水器要有足够的通流能力?通流能力是指在一定压降下允许通过全自动滤水器的*大流量,应结合全自动滤水器在系统中的安装位置,根据全自动滤水器样本来选取。3)全自动滤水器要有一定的机械强度,不因液压力而破坏。4)对于不能停机的液压系统,必须选择切换式结构的全自动滤水器。可以不停机更换滤芯,对于需要滤芯堵塞报警的场合,则可选择带发讯装置的全自动滤水器。 2.全自动滤水器的安装?全自动滤水器在系统中安装位置见图6-3。? 1)?安装在泵的出油口?①可以保护除液压泵以外的其它液压元件;②全自动滤水器应能承受油路上的工作压力和冲击压力;③过滤阻力不应超过0.35MPa,以减小因过滤所引起的压力损失和滤芯所受的液压力;④为了防止全自动滤水器堵塞时引起液压泵过载或使滤芯损坏,压力油路上宜并联一旁通阀或串联一指示装置;⑤必须能够通过液压泵的全部流量。此种方式常用于过滤精度要求高的系统及伺服阀和调速阀前,以确保它们的正常工作。如图6-3中全自动滤水器1。 2)安装在泵的吸油口:要求全自动滤水器有较大的通流能力和较小的阻力(阻力不大于0.01~0.02MPa),其通油能力应是泵流量的两倍,以防空穴现象的产生。主要用来保护液压泵,但液压泵中产生的磨损生成物仍将进入系统。一般采用过滤精度较低的网式全自动滤水器。如图6-3中全自动滤水器3。 3)安装在系统的回油路上①可以滤掉液压元件磨损后生成的金属屑和橡胶颗粒,保护液压系统;②允许采用滤芯强度和刚度较低的全自动滤水器;③为防止滤芯堵塞等引起的系统压力升高,需要与全自动滤水器并联一单向阀起旁通阀作用。如图6-3中全自动滤水器2、5。 4)安装在独立的过滤系统??大型机械的液压系统中,可*设由液压泵和全自动滤水器组成的独立的过滤系统,可以不间断地清除系统中的杂质,提高油液的清洁度。如滤油小车等。 全自动滤水器的发信装置:全自动滤水器的发信装置和安全阀都是全自动滤水器的安全保护装置。当滤芯前后压差尚未达到能使安全阀开启的设定值,但接近滤芯允许的压差极限值时,全自动滤水器的电控装置发出信号,预示维修人员需立即更换滤芯或进行清洗。 |
