电动滤水器、工业电动反冲洗滤水器设备技术性能要求介绍?

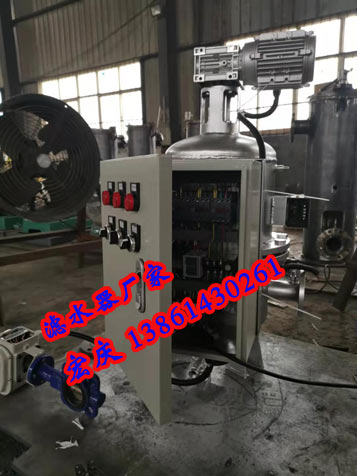

电动滤水器、工业电动反冲洗滤水器设备技术性能要求介绍?http://www.lyg266.com/lsq/xzfcslsq.asp 工业滤水器,旋转反冲洗电动工业滤水器,电动滤网。 电动滤水器技术部分: 1、设备规范 1.1型式及型号 型式:角式,水平进水,垂直向上出水,法兰连结,导流冲洗。 1.2主要技术参数 *大工作压力:0.235 MPa(g);设计压力:0.4 MPa(g);*低水温: 10 ℃;*高水温:43 ℃;每台电动滤水器的*大流量:t/h 出/入口管规格:900 / 900 长度: mm 网孔直径: mm 流通倍率: 大于3,具体为: 运行水阻:*大流量下水阻不大于450mmH2O,具体为 mmH2O 排污管规格: DN200 电动机选用ABB、西门子或SEM 。排污阀电动执行机构:电动执行器选用扬州电力修造厂包括进、出口反法兰及连接件。 2 电动滤水器技术条件 2.1 设备性能要求 2.1.1 循环水电动滤水器的骨架、网芯应具有足够的强度,能在*大工作压力下正常工作,电动滤水器骨架、网芯要求采用抗腐蚀的不锈钢材料,材质为1Cr18Ni9Ti,网芯网眼无连孔、破孔等缺陷,并且排列整齐。 2.1.2 电动滤水器在设计流量下,网芯洁净时,水阻不大于400mmH2O。 2.1.3 电动滤水器驱动机构型式为电动,排污阀采用电动阀门。 2.1.4 电动滤水器的网孔及网孔中心距根据水质进行设计。 2.1.5 壳体上设一个DN 450 mm人孔门,以便于维护检修。 2.1.6电动滤水器的每个设备接口承受的力和力矩的限制。所有的设备包括其支座,都具有安全承受从用户连接管道接口传递来的力和力矩的能力,并且假定这些力和力矩同时发生作用。 2.1.7 电动滤水器设备的寿命为30年。 2.2 设备制造要求 2.2.1 所有设备制造加工和安装按照国内和国际相关标准。 2.2.2 所有焊接必须由合格的焊工担任。 2.2.3 各部件表面、通道、孔眼均应平滑无毛刺。 2.2.4 外购件都有产品质量合格证。 2.3 设备材质要求 2.3.1 设备主要零部件所用的钢材和焊接材料具有质量合格证书,符合相应的材料标准。 2.3.2 电动滤水器滤网所有与冷却水接触的部件均采用耐冷却水腐蚀材料: 零部件名称 壳体 网芯 接管 法兰 螺栓 材料 Q235-A 1Cr18Ni9Ti Q235-A Q235-A Q235-A 防腐措施:碳钢表面喷沙处理后,进行三遍环氧沥青漆、两遍面漆处理。 2.4 仪表和控制 2.4.1 电动滤水器的控制由就地控制柜完成。 2.4.2仪表阀门及附件等均由卖方随电动滤水器设备一起提供。 2.4.3 所有现场就地仪表设备满足IP54 防护等级. 2.5 设备清洁及防腐 2.5.1 设备出厂前,对设备进行清理。所有杂物,如金属碎片、铁屑、焊渣、碎布和一切其它异物都从各部件内清除掉。 2.5.2 所有碳钢材料的内外表面,均进行机械的或化学方法除锈。采用化学方法除锈时,不使材料产生腐蚀或斑点。 2.5.3使用不含卤化物的溶剂、砂布对不锈钢表面进行清洗。用来清洗碳钢的材料不用来清洗不锈钢表面。 2.5.4 水压试验及清洗后排尽设备内的积水,采用加热法或真空法进行干燥,。 2.5.5 距焊口100mm以内的设备表面需现场施焊时,采用合格的能够耐高温的底漆。 2.5.6 卖方向买方提供完整的防腐说明,包括清洗和涂漆程序及使用涂层的特性说明。 2.6 设备标记 2.6.1 在电动滤水器的明显部位,装设用耐腐蚀材料制作的金属铭牌,金属铭牌至少包括下列内容: 设备名称 制造厂名称 制造厂产品编号 制造许可证编号 设备型号 设计温度 设计压力 试验压力 重量 制造日期 2.6.2 金属铭牌型式、尺寸、技术条件和检验规则,符合JB8-82《产品标牌》的规定。 3 质量保证及试验 3.1 产品设计和制造按照国内和国际相关标准进行,材料选择符合相关国际和国家标准。 3.2 受压部件水压试验压力为设计压力的1.5倍,保持30min,所有焊缝和结合面无泄漏。 3.3 性能保证:卖方按本技术协议的要求,保证过滤装置的下列性能: 3.3.1 电动滤水器在设计流量下,网芯洁净时,水阻不大于400mm H2O; 3.3.2 设备能满足年运行时间大于7800小时; 3.3.3 设备使用寿命保证30年; 3.3.4 卖方无偿负责电厂通过168小时后一年内的现场服务工作。 4 设计与供货界限及接口规则 4.1 卖方的工作范围和责任 4.1.1 卖方对电动滤水器的技术、性能、设计、安全、可靠性及加工制造的部件质量全面负责。 4.1.2 卖方的工作范围包括设备的设计、制造、试验、包装和运输,还包括对设备的安装、运行所需的技术服务。卖方派出技术好、水平高、工作认真负责的技术人员在设备安装、启动调试及投运期间进行现场技术指导和质量监督。 4.1.3 卖方提供设计、制造、安装、运行、检验、使用和维修的技术文件和图纸。 4.1.4 卖方提供部分随机备品备件及*用工具。 5 设备规范表格 卖方提供的数据与资料作为正式的文件,包含在本技术协议中,以表明卖方提供的所有设备的保证性能、预期性能、连接特性,结构特点。这些资料的准确性以及它与买方规定的所有性能要求的适合性,均由卖方负完全责任。 5.1 设计性能数据表 序号 项目
单位 数值 备注 1 壳体直径 mm 2 壳体长度 m 3 网孔直径 mm 4 *大流量下设计水阻 KPa 2 5 通流倍率 3 6 电动滤水器电驱动装置参数 KW 7 排污阀的电动执行机构参数 KW 9 冲洗时间 min 30 10 冲洗动作时压差控制值 kPa 8 11 排污口配套阀门规格型号 DN 200 12 电动滤水器重量 Kg 13 各接口法兰工称压力 进口 MPa 0.6 出口 MPa 0.6 排污口 MPa 1.0 14 各接口管规格(×S) 进口 mm 900 出口 mm 900 排污口 mm 200 电动执行机构的选型由卖方根据阀门(挡板)的力矩进行选择,因电动执行机构选型不当引起的设备不能正常运转,由卖方全面负责。 5.2 材质表: 序号 部件名称 材质及牌号 备注 1 壳体 Q235-A 2 端盖 Q235-A 3 接管 Q235-A 4 网芯 1Cr18Ni9Ti 5 法兰 Q235-A 5.3 配套辅助设备汇总表 序号 名称 规格型号 单位 数量 生产厂家 备 注 1 排污阀 DN200 台 2 2 排污阀电动执行器 台 2 3 电动滤水器电驱动装置 台 2
6 供货范围 卖方确保供货范围完整,满足买方对安装、调试、运行和设备性能的要求,并提供保证设备安装、调试、投运相关的技术服务和配合。在技术协议中涉及的供货要求也作为本供货范围的补充,若在安装、调试、运行中发现缺项,卖方无偿补充供货。 6.1 设备范围 电动滤水器两套包括电动执行机构、电动排污阀、测量控制仪表、对接法兰(包括反法兰及连接件)及地脚螺栓等 序号 名称 规格和型号 单位 数量 生产厂家 备 注 1 电动滤水器 DN900 台 2 包括进、出口反法兰及连接件 2 电动滤水器电驱动装置 台 2 ABB、西门子或SEM 3 电动排污阀 DN200 台 2 电动执行器包括进、出口反法兰及连接件。(扬修) 4 各种连接附件 套 2 包括法兰、反法兰及相应紧固件 5 压力表 只 4 6 电控柜 台 1 7 差压开关 套 2 6.2 随机*用工具:无。 7 技术资料的交付: 7.1 在宣布中标后三天内提供设计院施工图设计必需的电子版技术资料,设计院在两周对以上资料进行确认,卖方向买方及设计院各提供3份资料,提供U盘版资料买方及设计院各1份,设备随机图纸要求提供6份。 7.2 需提供的技术文件和图纸 7.2.1卖方需提供如下资料,包括但不限于此: 电动滤水器的外形尺寸、安装尺寸图、许用力和力矩图 供货和设计界限图 重量、基础载荷图 仪控清单(包括制造厂)、各参数整定值、安装要求以及电负荷要求等。 设备基础图 设备总平面布置图,正视图,侧视图,并有详细尺寸。 与有关设备配合接口图,管道连接图,法兰和焊接接口尺寸,重要部件的组装图。 设备部件明细表(含规范、数量、重量和材料)。 设备总装配图。 供货范围、备件及*用工具清单 有关电气及热控部分图纸。 |
