全自动滤水器-水电站管道工业全自动滤水器用途结构原理及安装注意事项？
全自动滤水器-水电站管道工业全自动滤水器用途结构原理及安装注意事项？
一、全自动滤水器用途 ：
全自动滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上，主要适用于Dg100mm以下的管道，从而可代替二次滤网，节约开支，并具有如下优点；
1、全自动滤水器结构紧凑，占有空间位置小，安装布置灵活方便，有标准结构供用户选用，也可按用户的现场布置条件进行门设计。
2、排污效果好：该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
3、运行水阻小，过滤的流量大精度高。
二、全自动滤水器结构：

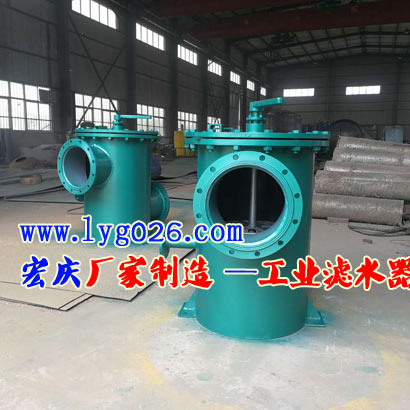

本全自动滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。
一般水质为淡水型的，滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。
三、全自动滤水器工作原理
全自动滤水器接入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗，使水流垂直冲刷滤网内的污物，排污迅速彻底；因网芯结构独特，避免了相邻正向水流的干扰，杂质将会全部从排污口自行排出。如此循环往复。
如用户选型为全自动滤水器，则当杂质聚积到一定数量时，利用冷却水进出水管之间差压信号来开启电动排污阀，对附着在网芯内侧壁面上的杂质污物反向冲洗，经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转，依次对准球面网芯每一分格壁面，进行反冲洗。
本反冲洗工业滤水器可替代二次滤网的小型滤水器，可任意选定精度，且体积小，造价低，一般情况下，不须增加动力源，只需采用手动，手柄按产品上所标的定点位置依次转动，滤水器内部的几个过滤室可逐一清洗，从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和电动控制模式三种。
四、滤水器技术参数
规格型号
接管通径
排污口通径
过滤精度
材质
DLS—50
DN50
DN50
1~10mm
筒体：Q235
滤网：不锈钢304
DLS—65
DN65
DN50
DLS—80
DN80
DN50
DLS—100
DN100
DN50
DLS—150
DN150
DN65
DLS—200
DN200
DN80
DLS—250
DN250
DN100
DLS—300
DN300
DN150
DLS—400
DN400
DN150
DLS—500
DN500
DN200
DLS—600
DN600
DN200
DLS—700
DN700
DN200
DLS—800
DN800
DN250
DLS—900
DN900
DN250
DLS-1000 DN1000 DN300
DLS-1200 DN1200 DN300
五、全自动滤水器安装及注意事项：
1）全自动滤水器可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。
2）滤网进口直管段长度应大于循环水管道直径。
3）安装时不可倾斜，连接要牢固。
4）滤网与凝汽器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。
5）安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。
六、自动滤水器定货须知 ：
1、需方提供安装方案、接管通径。
2、循环水流量设计值。
3、循环水中杂质含量居多的是何种杂质。
4、是否需要电控电动装置。 |
