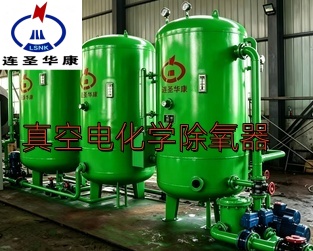

真空电化学三位一体除氧器企业标准

     Q/320706 HQ 0XX‑202X

连云港市宏庆电力辅机开发有限公司

1 范围

本标准规定了真空电化学三位一体除氧器的型号规格、技术要求、试验方法、检验规则、标志包装运输。 本标准适用于工业锅炉、热水锅炉、余热发电系统常温给水除氧，以真空解析 + 电化学电解复合除氧的成套除氧装置。

2 型号编制

ZDH‑CYQ‑□ ZDH‑CYQ：真空电化学除氧器；□：额定处理水量 m³/h

3 技术要求

3.1 使用条件

1）进水温度：5～35℃（常温，不需要加热） 2）进水压力：0.02‑0.2MPa 3）工作真空度：‑0.050～‑0.065MPa 4）电源：380V/50Hz

3.2 性能指标

1）出水溶解氧：≤0.05mg/L 2）适应处理流量：5‑150m³/h 系列规格 3）设备全自动运行，可就地 / 远程 DCS 信号接口 4）电解极板组件罐体侧开门，整体抽拉式检修结构，液位保护，极板完全浸没介质，杜绝电火花风险。

3.3 结构与材质

1）承压罐体按 GB150 压力容器要求制造，焊缝无裂纹、气孔、夹渣；焊后除锈防腐涂装。 2）内部配置：高效旋膜布水组件、电解反应极板总成、汽水分离组件。 3）成套配置：除氧主机、真空泵组、增压出水泵、电解整流电源、PLC 控制柜、阀门仪表、管路附件。 4）过流接触介质部件材质：碳钢衬防腐 / 304 不锈钢二选一；极板采用专用合金电极。

3.4 控制要求

1）PLC 全自动控制，真空度联锁、液位联锁保护，故障声光报警。 2）整流输出电流可随水量自动调节，具备手动 / 自动切换。 3）提供无源接点，可对接 DCS 系统。

4 试验方法

1）外观：目视检查焊缝、涂装、构件完整性。 2）水压试验：罐体按 1.25 倍设计压力水压试验，保压无渗漏。 3）真空气密试验：设备抽至工作真空，保压 30min 真空跌落符合允许范围。 4）性能试验：按照 GB/T13922，在线检测进出口溶解氧，满足出水氧指标。

5 检验规则

• 出厂检验：每台设备做外观、水压、气密、控制柜通电试验，合格后方可出厂。
• 型式检验：新产品定型、重大结构改动、每三年进行一次全套型式检验。

6 标志、包装、随机资料

1）设备铭牌标注：型号、处理水量、工作压力、真空参数、制造单位、出厂编号、日期。 2）包装：分体包装，易损件防护。 3）随机资料：企业标准副本、总图、安装使用说明书、压力容器检测记录、合格证。

本真空电化学除氧器执行连云港市宏庆电力辅机开发有限公司企业标准 Q/320706 HQ 0XX‑202X；同时符合 GB150‑2011 钢制压力容器、JB/T10325‑2002 锅炉除氧器技术条件、GB/T13922 水处理设备性能试验要求，常温进水，真空‑电化学复合除氧，出水溶解氧≤0.05mg/L，PLC 全自动控制，极板可整体抽出检修，具备 DCS 远程通讯接口连云港市宏...。
