反冲洗旋转导流滤网的技术说明
销售指南←→热销电话:13861430261←→节能环保辅机产品详细说明查阅请登陆﹥﹥﹥    http://www.hqfj.cn/

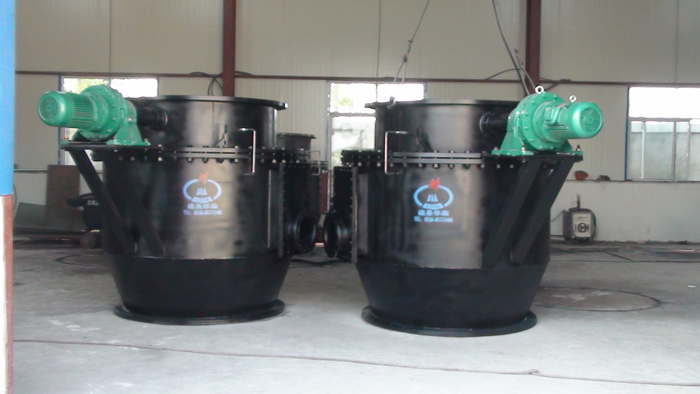

      强排污二次滤网∕循环水二次滤网 ∕电动旋转反冲式二次滤网∕反冲洗旋转导流滤网的技术说明——结构形式如附图，反冲洗旋转导流滤网主要由：⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置⑹自动导流器⑺电动排污阀等部件组成。

    反冲洗旋转导流滤网工作原理：经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质，经过循环水泵进入二次滤网再过滤，当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时，滤网的内外水压差增大到控制系统规定数值时（一般为500mmH2O柱），启动控制系统动用、排污机构投入工作，将附着物排出二次滤网，待内处压差恢复到正常时（一般≤400mmH2O柱）控制机构关闭、循环往复，从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。
★反冲洗旋转导流滤网、强排污二次滤网、循环水二次滤网 二次滤网规格型号（参阅产品说明书附表）
规格型号
通径(DN)
壳体直径(mm)
二次滤网高度(H)
排污管径(DN)
反冲洗旋转导流滤网附注说明
 反冲洗旋转导流滤网|强排污二次滤网|循环水二次滤网
①反冲洗旋转导流滤网网孔直径(4-8mm)，水阻≤400mmH2O柱。
②反冲洗旋转导流滤网安装位置根据用户要求，还可以根据用户特殊空间特殊设计。
③反冲洗旋转导流滤网结构外型尺寸保证通流量前提下，按用户要求设计。
④反冲洗旋转导流滤网网芯转动速度按用户要求设计。一般控制在8转/分钟以下。
★★、强排污二次滤网、循环水二次滤网 强排污二次滤网、循环水二次滤网
水流转向阀开启(正常冲洗)
强排污二次滤网、循环水二次滤网在正常情况，转向阀开启，水流经过滤器筒过滤后，由出水口排出。当排污阀门开启后，通过过滤器液体总流量增加，流速增大，冲动粘在过滤器壁上的杂质，杂质由排污口排出。
水流转向阀关闭
强排污二次滤网、循环水二次滤网当转向阀关闭，排污开启时，水流被迫从过滤筒的进口段网几进入过滤筒外侧一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，洗粘附在网孔上杂质的效果，杂质仍通过排污口排出。
1、强排污二次滤网、循环水二次滤网 ZPG-L1型过滤器在全流量下正常工作，即保持高的流量，又具有低的压力降，避免了由于流速低而造成的表面污渍。
2、强排污二次滤网、循环水二次滤网 直接安装在管网系统上；不需要任何支撑结构。
3．强排污二次滤网、循环水二次滤网 节省空间。
4、强排污二次滤网、循环水二次滤网 自动冲洗排污，不需要安装旁通路、折卸排污。
强排污二次滤网、循环水二次滤网 强排污二次滤网、循环水二次滤网 旋转反冲洗强排污二次滤网
旋转反冲洗强排污二次滤网
一、强排污二次滤网、循环水二次滤网 旋转反冲洗强排污二次滤网概述
    强排污二次滤网、循环水二次滤网 二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态，保证胶球正常投运，提高胶球回收率不可缺少的装置。而我国环境较为严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网，已经显示出它的不足之处。我厂是生产电力辅机设备定点厂，通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进，保留老产品部分结构，增加了电动装置，增加强排污装置，使二次滤网结构和使用性能更加完善，并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。强排污二次滤网、循环水二次滤网。
